Chaves de Desalinhamento de Correia SAG.NSR22-BM

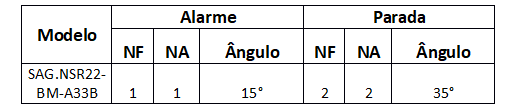

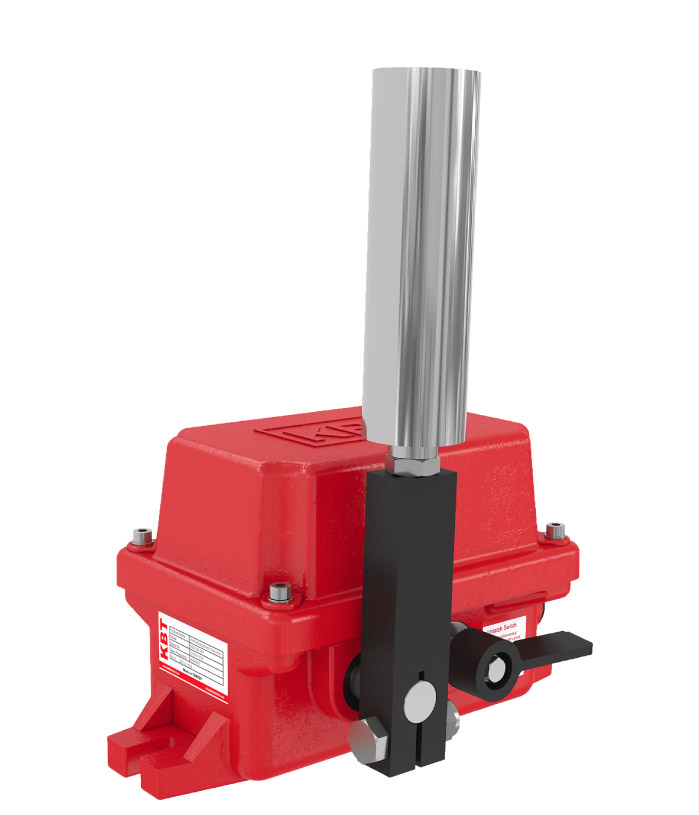

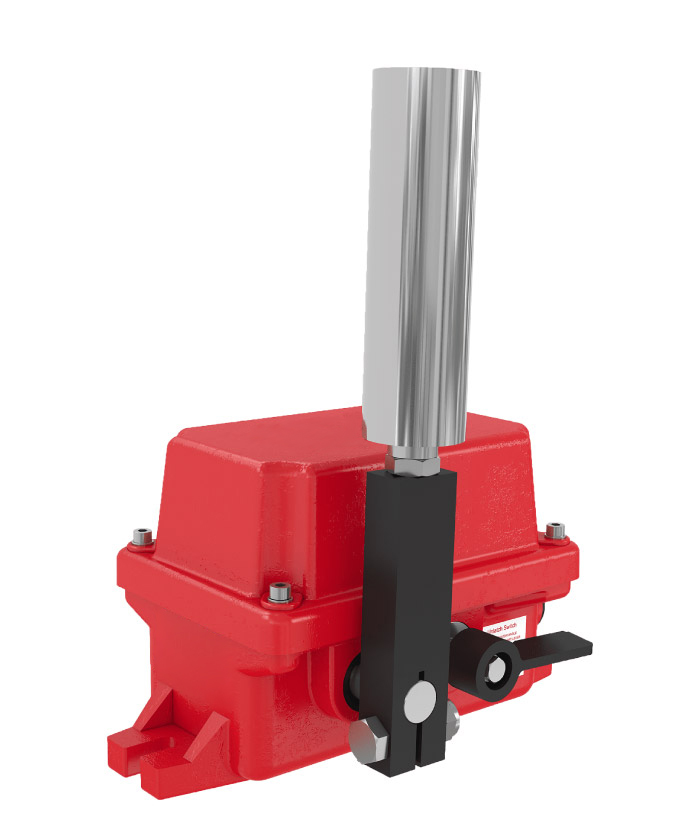

SAG.NSR22-BM-A33B – Chave de segurança para monitorar desalinhamento de correia, 15° alarme 1NA+1NF, 35° parada de emergencia 2NA+2NF, rolete curto com 41mm de diametro x 140mm de comprimento, corpo em aluminio fundido, com pintura vermelha (RAL 3020), temperatuda de operação -55°C até +100°C, rolete em aço INOX, entrada de cabo 2xM25, IP68, certificação CE/EAC/VDE
- Corpo de alumínio fundido
- É resistente a impactos e condições severas.
- Opção de alarme e ângulo de parada.
- Classe de proteção IP68
- Possui Certificações CE e EAC.
- Os microinterruptores são aprovados pela VDE .
A chave de desalinhamento de correia SAG.NSR22-BM é um acessório de segurança para correias transportadoras, projetado para emitir um alarme e/ou desligar sistemas transportadores no caso de desalinhamento da correia. Ela foi desenvolvida para evitar danos às correias e aos equipamentos devido ao desalinhamento do sistema transportador.
A série de produtos SAG.NSR22-BM não requer nenhum tipo de manutenção.
Materiais Utilizados
A estrutura do corpo é revestida com tinta estática sobre alumínio fundido, resistente à corrosão. Os mecanismos do eixo e do braço são fabricados em aço inoxidável.
Usos e Aplicações
É instalada em ambos os lados da correia transportadora, fixada ao chassi. Se a correia começar a desviar, ela entra em contato com o braço rolete, fazendo-o girar. À medida que mais força é aplicada ao braço rolete, ele se afasta da posição normal.
A 15°, ela aciona o primeiro micro interruptor de alarme. Este primeiro micro interruptor sinaliza a condição de alarme ao sistema de controle. Se a correia continuar a deslizar, o sistema é interrompido ao ativar o segundo micro interruptor na posição de 35°.
Recursos de Segurança
O design robusto e de alta durabilidade torna essas chaves adequadas para a maioria das aplicações industriais. Pode ser utilizada apenas com um mecanismo de contato, sem necessidade de contato de alarme.
Descrição Geral
O braço rolete da chave é posicionado a cerca de 15 cm da posição normal da correia.
Modificações Disponíveis Sob Consulta:
- A estrutura de contato de alarme pode ser adicionada.
Certificações e Normas
O micro interruptor utilizado nos produtos possui aprovação VDE. Todos os produtos KBT Electric são fabricados de acordo com as normas CE e EAC.
Dados técnicos
| Invólucro | Alumínio Fundido |
| Capacidade do Micro Switch | 400 VAC 6A / 230 VAC 8A / 24 VDC 10A |
| Sinal de Saída | (1) SPDT desligamento |
| Entrada de Cabo | 2 x M25 |
| Faixa de Temperatura | -55°C a +100°C |
| Ângulo de Contato | Modelo com Alarme: 15° e 35° |
| Tipo de Contato | Ação rápida (Snap-action) |
| Classe de Proteção | IP68 |
| Cor do Invólucro | Vermelho (RAL 3020) |
| Peso | 3,9 Kg |
| Orientação de Montagem | É adequado para uso em dois lados (uso em ambos os lados) |
| Grau de Impacto | IK09 (EN 62262) |
| Período de Garantia | 12 Meses |
Normas de Segurança
| Tipo | Norma |
| Segurança Elétrica | EN 60947 |
| Segurança Mecânica | EN 60204 |
| Segurança para Uso Externo | EN 60529 |
| Resistência ao Impacto | EN 62262 |
| Certificações | CE, EAC |
