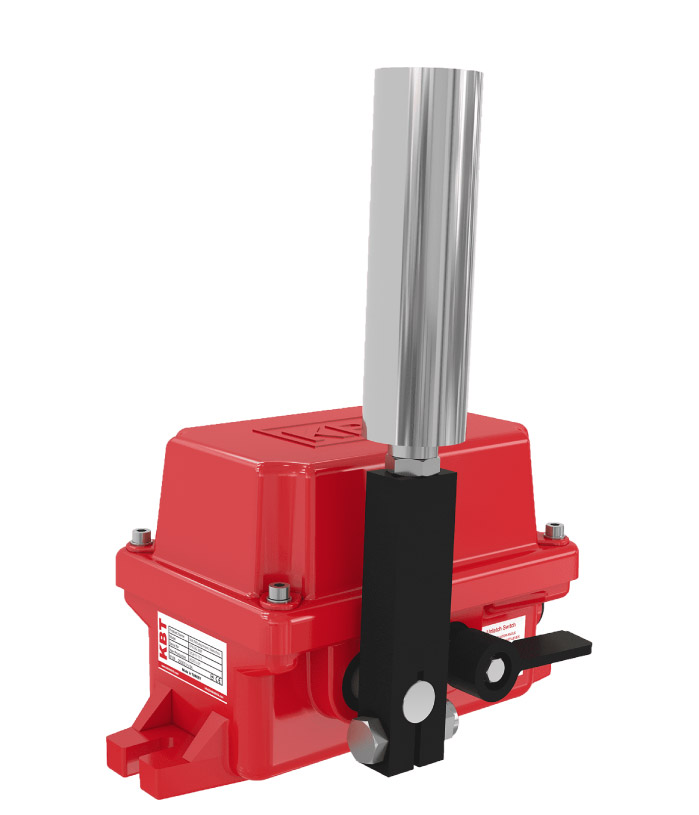

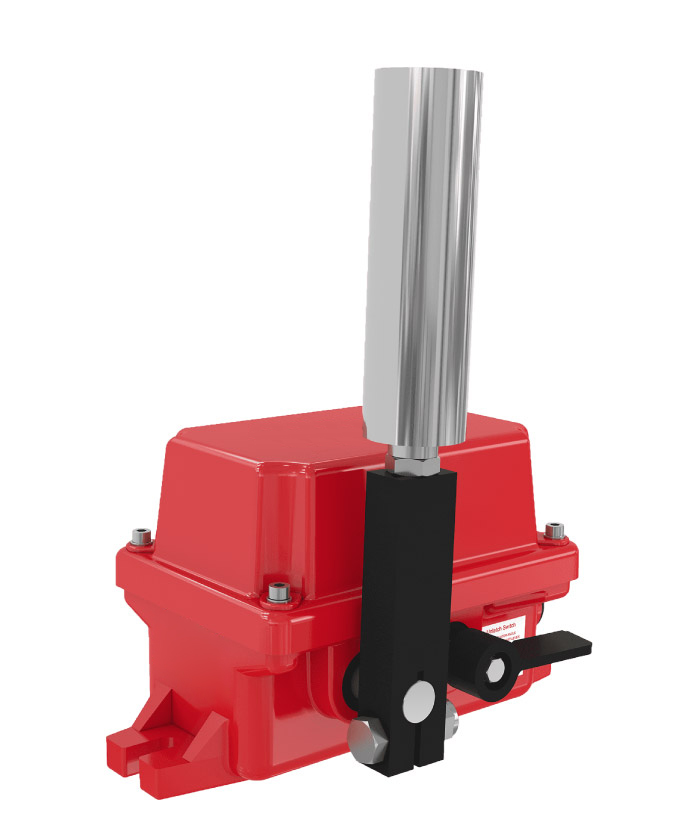

Chaves de Desalinhamento de Correia SAG.TPR22-BM

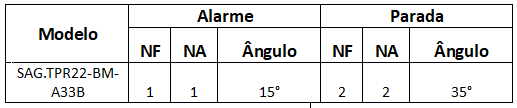

Chave de segurança para monitorar desalinhamento de correia, 15° alarme 1NA+1NF, 35° parada de emergencia 2NA+2NF, rolete curto com 41mm de diametro x 140mm de comprimento, corpo de composto BMC, com pintura vermelha (RAL 3020), temperatuda de operação -55°C até +100°C, rolete em aço INOX, entrada de cabo 2xM25, IP68, certificação CE/EAC/VDE
- O corpo composto BMC anti oxidação
- É resistente a impactos e condições severas.
- Opção de alarme e ângulo de parada
- Classe de proteção IP68
- Possui normas CE e EAC.
- Estrutura de contato de ação rápida 3NA / 3NF
- Os microinterruptores são aprovados pela VDE .
A chave de desalinhamento de correia SAG.TPR22-BM é um acessório de segurança para correias transportadoras que previne danos às correias e aos equipamentos devido a condições de desalinhamento nos sistemas transportadores.
As chaves SAG.TPR22-BM permitem reduzir o tempo de inatividade e os custos associados à manutenção.
A série SAG.TPR22-BM de chaves de desalinhamento de correia não requer manutenção.
Materiais Utilizados
A estrutura do corpo é fabricada em material compósito BMC, resistente à corrosão. Os mecanismos do eixo e do braço são feitos em aço inoxidável.
BMC é a sigla para Bulk Molding Compound, que em português pode ser chamado de composto para moldagem em massa.
Trata-se de um material compósito (mistura de diferentes materiais) muito utilizado na fabricação de peças técnicas e industriais.
Composição típica do BMC:
- Resina termo fixa, geralmente poliéster insaturado (é a “cola” que liga tudo).
- Carga mineral (carbonato de cálcio, sílica ou outros minerais).
- Fibra de vidro picada (para reforço estrutural).
- Catalisadores, pigmentos e aditivos (para melhorar propriedades como resistência ao calor, à chama, à corrosão).
Usos e Aplicações
São instaladas em ambos os lados da correia transportadora, fixadas ao chassi. Se a correia começar a desviar, ela entra em contato com o braço rolete, fazendo-o girar. À medida que mais força é aplicada ao braço rolete, ele se afasta da posição normal.
A 15°, aciona-se o primeiro micro interruptor de alarme. Este primeiro micro interruptor sinaliza a condição de alarme ao sistema de controle. Caso a correia continue a deslizar, o sistema é desligado ao acionar o segundo micro interruptor na posição de 35°.
Recursos de Segurança
O design robusto e de alta durabilidade torna essas chaves adequadas para a maioria das aplicações industriais. Podem ser utilizadas apenas com um mecanismo de contato, sem necessidade de contato de alarme.
Descrição Geral
O braço rolete da chave é posicionado a cerca de 15 cm da posição normal da correia.
Modificações Disponíveis Sob Consulta:
- Pode ser adicionada a estrutura de contato de alarme.
Certificações e Normas
O micro interruptor utilizado nos produtos possui aprovação VDE. Todos os produtos da KBT Electric são fabricados de acordo com as normas CE e EAC.
Dados técnicos
| Invólucro | BMC (Compósito Durável) |
| Classificação do Microinterruptor | 400 VAC 6A / 230 VAC 8A / 24 VDC 10A |
| Sinal de Saída | (1) Desligamento SPDT, alarme pode ser adicionado mediante solicitação |
| Prensa-Cabo | 2 x M25 |
| Faixa de Temperatura | -55 °C a +100 °C |
| Ângulo de Contato | 25° |
| Modelo de Alarme: 15° e 35° | |
| Tipo de Contato | Ação instantânea (Snap-action) |
| Classe de Proteção | IP68 |
| Cor do Invólucro | Vermelho (RAL 3020) |
| Peso | 3,1 kg |
| Orientação de Montagem | Adequado para uso em ambos os lados |
| Classificação de Impacto | IK09 (EN 62262) |
| Período de Garantia | 36 meses |
Normas de Segurança
| Normas de Segurança | Norma |
| Segurança Elétrica | EN 60947 |
| Segurança Mecânica | EN 60204 |
| Segurança para Uso Externo | EN 60529 |
| Resistência a Impacto | EN 62262 |
| Certificados | CE, EAC |
