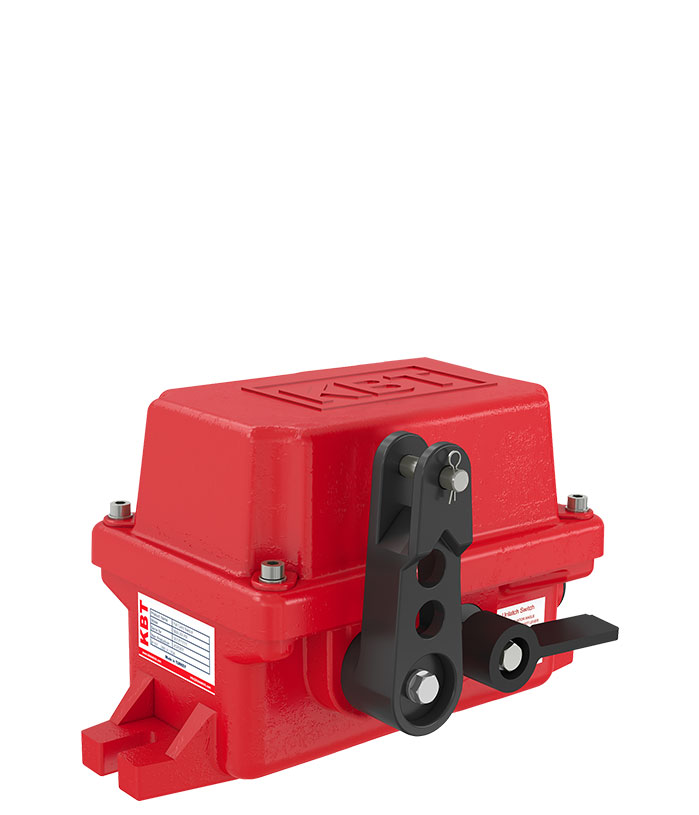

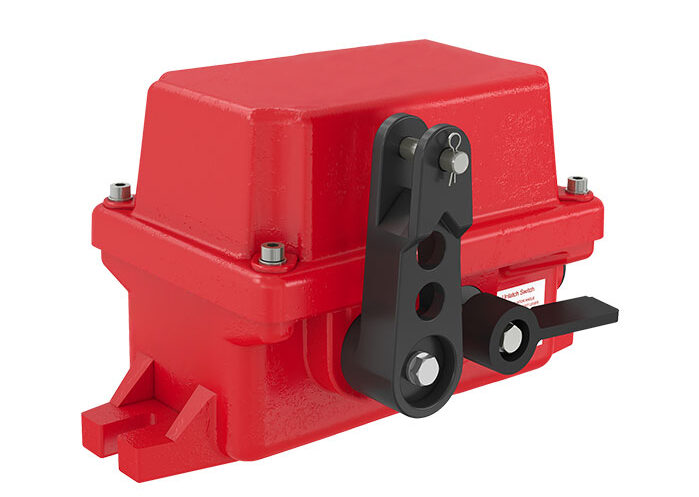

Chave de Corda SAG.NSR22-PR
SAG.NSR22-PR-22 – Chave de emergencia por cabo bidirecional, emergencia em 35º, 2NA+2NF, com rearme, para 2x 50…65m, corpo em aluminio fundido, com pintura vermelha (RAL 3020), temperatura de operação -55°C até +100°C, entrade da cabos 2 x M25, IP68, certificação CE/EAC/VDE
- Corpo de alumínio fundido
- É resistente a impactos e condições severas.
- Distância de conexão de corda direita e esquerda de 2x50m
- Estrutura de contato de ação rápida 3NA / 3NF
- Classe de proteção IP68
- Possui normas CE e EAC.
- Os microinterruptores são aprovados pela VDE .
A chave de corda SAG.NSR22-PR (também chamada de chave de cabo de aço) é um acessório de segurança para correias transportadoras, projetado para monitorar e desligar sistemas transportadores no caso de desalinhamento da correia transportadora.
A série de produtos SAG.NSR22-PR não requer manutenção.
Materiais Utilizados
A estrutura do corpo é em alumínio fundido e protegida com pintura a forno. Os mecanismos do eixo são fabricados em aço inoxidável e os mecanismos do braço são feitos em plástico rígido.
Usos e Aplicações
Pode ser montada na área de aplicação com um cabo de aço. Também pode operar acionando de um lado ou de ambos os lados da correia transportadora. Se os cabos forem puxados de qualquer direção, o sistema é travado e os interruptores passam para a posição de parada. Depois, retorna ao normal por meio do reset manual.
Recursos de Segurança
O design robusto e de alta durabilidade torna essa chave adequada para a maioria das aplicações industriais.
Descrição Geral
As dimensões padrão são 2 x 50 metros de distância à direita e à esquerda. Possui estrutura de contato padrão com 1NF + 1NA (1 Normalmente Fechado + 1 Normalmente Aberto).
Modificações Disponíveis Sob Consulta:
- Podem ser adicionados alarmes e luzes de sinalização em todos os modelos.
- Pode ser utilizada em distâncias maiores.
- Estrutura de contato 3NA + 3NF pode ser aplicada.
Certificações e Normas
O micro interruptor utilizado nos produtos possui aprovação VDE. Todos os produtos da KBT Electric são fabricados de acordo com as normas CE e EAC.
Dados técnicos
| Invólucro | Alumínio Fundido |
| Classificação do Microinterruptor | 400 VAC 6A / 230 VAC 8A / 24 VDC 10A |
| Sinal de Saída | (1) Parada SPDT, alarme pode ser adicionado mediante solicitação |
| Prensa-Cabo | 2 x M25 |
| Faixa de Temperatura | -55 °C a +100 °C |
| Ângulo de Contato | 25° |
| Comprimento do Cabo de Aço | 2 x 50–65 Metros |
| Tipo de Contato | Ação instantânea (Snap-action) |
| Classe de Proteção | IP68 |
| Cor do Invólucro | Vermelho (RAL 3020) |
| Peso | 2,1 kg |
| Orientação de Montagem | Adequado para uso em ambos os lados e em um só lado |
| Classificação de Impacto | IK09 (EN 62262) |
| Período de Garantia | 36 meses |
Normas de Segurança
| Categoria | Norma |
| Segurança Elétrica | EN 60947 |
| Segurança Mecânica | EN 60204 |
| Segurança para Uso Externo | EN 60529 |
| Resistência a Impacto | EN 62262 |
| Certificados | CE, EAC |
