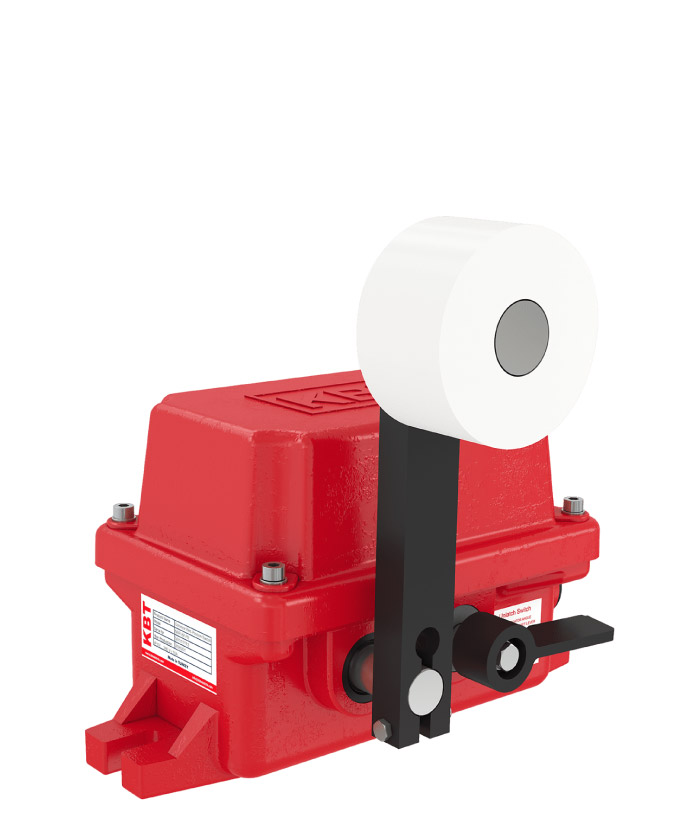

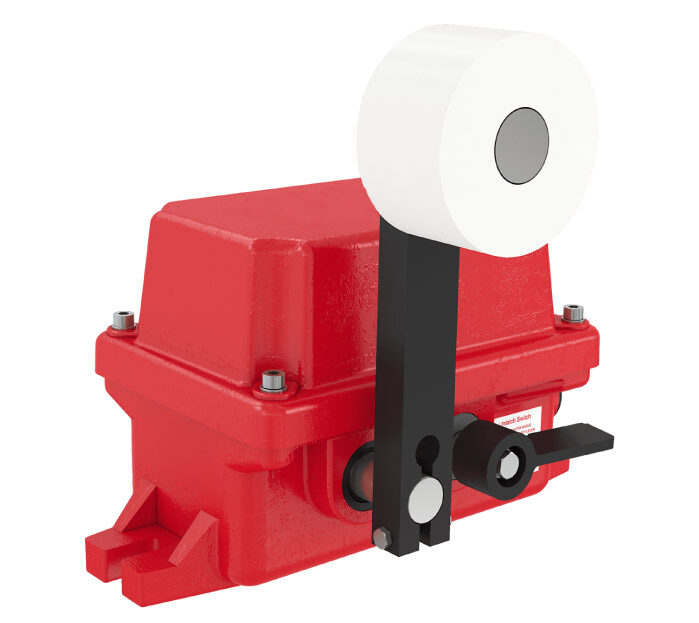

SAG.NSR22-PS - Chave de Posicionamento para Correia Transportadora

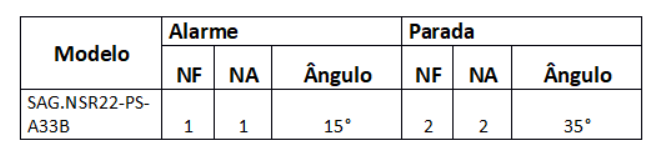

SAG.NSR22-PS-A33B – Chave fim de curso de segurança, atuador alavanca com rolete, 15° alarme 1NA+1NF, 35° emergencia 2NA+2F, corpo em aluminio fundido, com pintura vermelha (RAL 3020), temperatura de operação 55°C até +100°C, rolete em teflon, entrada de cabos 2xM25, IP68, certificações CE/EAC/VDE
- Corpo de alumínio fundido
- É resistente a impactos e condições severas.
- Estrutura de contato de ação rápida 3NA / 3NF
- Classe de proteção IP68
- Possui normas CE e EAC.
- Os microinterruptores são aprovados pela VDE .
A SAG.NSR22-PS é um acessório de segurança para correias transportadoras, projetado para emitir alarme e/ou desligar o sistema em caso de desalinhamento da correia.
Benefícios
As chaves SAG.NSR22-PS permitem reduzir o tempo de inatividade e os custos com manutenção associados.
A série SAG.NSR22-PS de chaves de posicionamento não requer manutenção periódica.
Materiais Utilizados
- O corpo é confeccionado em alumínio fundido com pintura estática, finalizado com pintura em estufa.
- Os mecanismos do eixo são fabricados em aço inoxidável.
- As alavancas são feitas de aço inoxidável ou material de Teflon, conforme o modelo.
Usos e Aplicações
A chave é montada em ambos os lados da correia transportadora, sendo fixada diretamente no chassi do equipamento.
A função da Chave de Posição da Correia é detectar variações na parte inferior da correia e monitorar o posicionamento da mesma.
Quando uma força excessiva é aplicada sobre o mecanismo de alavanca, a mesma se desloca de sua posição original.
O primeiro alarme é acionado quando a alavanca atinge 35° de inclinação.
Recursos de Segurança
O design robusto e resistente torna o equipamento adequado para a maioria das aplicações industriais.
Pode ser utilizada com apenas um mecanismo de contato, sem a necessidade de contato de alarme.
Modificações Disponíveis sob Consulta
- Estrutura de contato de alarme pode ser adicionada conforme necessidade do cliente.
Certificações e Normas
- Os micros interruptores utilizados são aprovados pela VDE.
- Todos os produtos da KBT Electric são fabricados conforme as normas CE e EAC.
Dados técnicos
| Gabinete | Fundição de Alumínio |
| Classificação do Micro Switch | 400 VAC 6A / 230 VAC 8A / 24 VDC 10A |
| Sinal de Saída | (1) SPDT desligamento, alarme pode ser adicionado sob solicitação |
| Entrada para Cabo | 2 x M25 |
| Faixa de Temperatura | -55°C a +100°C |
| Ângulo de Contato | Modelo com Alarme: 15° e 35° |
| Tipo de Contato | Ação rápida (Snap-action) |
| Classe de Proteção | IP68 |
| Cor do Gabinete | Vermelho (RAL 3020) |
| Peso | 3,5 kg |
| Orientação de Montagem | Adequado para uso em ambos os lados |
| Classificação de Impacto | IK09 (EN 62262) |
| Período de Garantia | 36 meses |
Normas de Segurança
| Categoria | Norma |
| Segurança Elétrica | EN 60947 |
| Segurança Mecânica | EN 60204 |
| Segurança Externa | EN 60529 |
| Resistência a Impactos | EN 62262 |
| Certificados | CE, EAC |
